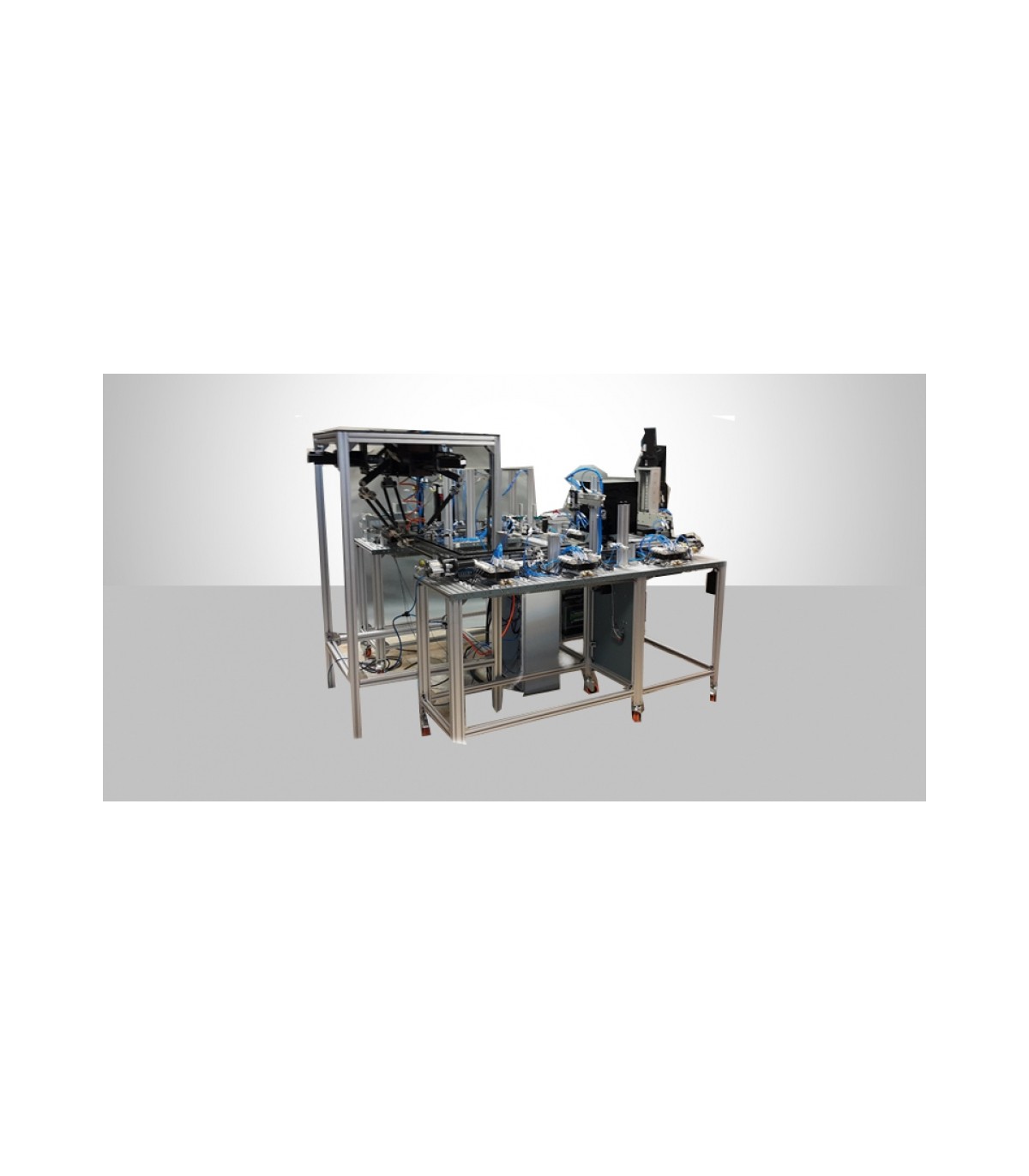

ست مکاترونیک 08 ایستگاهه (بدون ربات دلتا) QV-MEC-08B

22,744,165,500 ریال (بدون مالیات)
آخرین موجودی
کد محصول:
QV-MEC-08B
اضافه به لیست مقایسه0
افزودن به فهرست علاقه‌مندی‌ها
محصولات پیشنهادی
موردی یافت نشد
توضیحات

سیستم رباتیک هوشمند هشت ایستگاه (QV-MEC-08B) ، از 8 ایستگاه کاری تشکیل شده که هدف از ساخت آن ، آموزش تجهيزات پنوماتيکی ، کنترلی که در فرايند های صنعتی (صنايع خودروسازی ، صنايع غذايی ، سيمان و …) کاربرد زيادی دارند ، طراحی و ساخته شده است.

نحوۀ عملکرد QV-MEC-08B

عملکرد سیستم رباتیک هوشمند هشت ایستگاه QV-MEC-08B ، به این شکل می‌باشد که در ابتدا با زدن کلید استارت ، تمامی ایستگاه ها و ربات ها به موقعیت اولیۀ خود باز می‌گردند و ربات کارتزین قطعه اول را از انباره برداشته و روی نوار نقاله قرار می‌دهد.

سپس نوار نقاله شروع به حرکت نموده تا به ایستگاه پردازش تصویر برسد. در این ایستگاه قطعه از لحاظ سالم بودن و معیوب بودن بررسی می‌شود و در صورت سالم بودن قطعه ، نوار نقاله شروع به حرکت نموده و قطعه در ایستگاه پین گذاری مجدداً متوقف می‌شود.

در این ایستگاه دو پین در سوراخ هایی که بر روی قطعه تعبیه شده ، قرار داده می‌شود و پس از آن نوار نقاله مجدداً شروع به حرکت می‌کند و در ایستگاه ربات دلتا متوقف می‌شود.

در این ایستگاه یک توپ کوچک توسط ربات دلتا در داخل قطعه قرار داده می‌شود و مجدداً نوار نقاله شروع به حرکت می‌کند. در این حالت زمانی که قطعه به ایستگاه درب گذاری می‌رسد ، همزمان یک قطعۀ خام دیگر ، از ایستگاه شروع به حرکت می‌کند.

قطعه ای که در ایستگاه درب گذاری قرار گرفته است ، توسط سنسور نوری و سیلندر قلمی متوقف می‌شود تا درب بر روی قطعۀ مربعی قرار گیرد و مجدداً نوار نقاله شروع به حرکت می‌کند و در ایستگاه لیبل گذاری مهر تأیید تکمیل فرایند بر روی قطعۀ دوم می‌خورد ، پس از آن در ایستگاه پالت انبار می‌شود.

لازم به ذکر است که قطعۀ دوم نیز که بین فرایند قطعۀ اول وارد چرخۀ کار شده بود به همان ترتیب قطعۀ اول ، در ایستگاه پالت انبار می‌شود و در نهایت ربات کارتزین ، پالت تکمیل شده را از خط خارج می‌کند.

قابلیت ها

  • قابليت ماژولار بودن مجموعه
  • استفاده از تجهيزات با کيفيت بالا
  • قابليت مانيتورينگ به صورت Wireless
  • قابلیت آموزش کار با PLC S7-300 زیمنس
  • قابلیت آشنايی با نحوه اسمبل کاری دستگاه و قطعه
  • قابلیت کنترل آسان با استفاده از سيستم کنترل HMI و PC
  • قابليت ارتقاء و تغییر مجموعه بر اساس درخواست مشتری
  • قابلیت نمايش وضعيت سيگنال در سيستم مانيتورينگ PLC
  • قابلیت کنترل و مانیتور به کمک تکنولوژی IoT توسط اندروید
  • قابلیت آشنايی با نحوه کاربرد قطعات مذکور در اتوماسيون صنعتی
  • قابليت تعريف پروژه های مختلف در مقاطع کارشناسی ارشد و دکتری
  • قابلیت آشنايی با ربات کارتزين و آموزش نحوه کنترل و برنامه نویسی آن
  • قابلیت شبيه سازی خط اتوماسيون کارخانه و اسمبل کردن قطعات در صنعت
  • قابلیت استفاده در آزمايشگاه های اتوماسيون به منظور آموزش برنامه نويسی
  • قابلیت آشنايی با انواع موتور، انواع سيلندر، انواع قطعات پنوماتيک وسنسور و...
  • قابليت اضافه نمودن انواع مختلف تجهيزات پنوماتيک، سنسوریک، مانیتورینگ و...
  • قابلیت آشنايی با ربات های موازی و ربات دلتا و آموزش نحوه کنترل و برنامه نویسی
  • قابليت استفاده در آزمايشگاه های مکاترونيک به منظور آموزش انواع طراحی های پايلوت مشابه يک کارخانه کوچک
  • قابليت استفاده در آزمايشگاه های الکترونیک، اتوماسیون ،کنترل، دینامیک، مکانيک و.. به منظور آموزش تجهيزات پنوماتيک و رباتیک صنعتی

مشخصات محصول

یستگاه های کاری

  • ایستگاه انباره
  • ایستگاه تغذیه
  • ایستگاه ربات دلتا
  • ایستگاه پالت بندی
  • ایستگاه ربات کارتزین
  • ایستگاه درپوش گذاری
  • ایستگاه پردازش تصویر
  • بخش کنترل (PLC-HMI)
  • ایستگاه مونتاژ و پیچ گذاری

ادامه ...نمایش کمتر
جزئیات محصول
QV-MEC-08B
