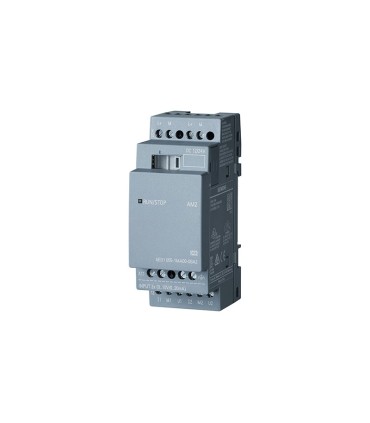

. لوگو!
. کد:6ED1055-1MA00-0BA2
. با تغذیه 12/24V DC
. دارای 2 ورودی آنالوگ ولتاژی (10-0) و جریانی (20-0.4)
______________________________________________________________________________________
LOGO! AM2 .
expansion module .
PS/: 12/24 V DC .
2 AI .
8!0-10V or 0/4-20 mA for LOGO .
• PLC:
PLC مخفف کلمه لاتین Programmable Logic Controller است،که به معنی کنترل کننده های منطقی برنامه پذیر می باشد،و بر اساس مدار منطقی (صفر و یک) طراحی شده است و دارای انواع مختلفی است.
• LOGO:
LOGO یک Mini PLC است که توسط شرکت زیمنس ساخته شده و از آن می توان برای کنترل فرآیندهای کوچک استفاده کرد. لوگو به علت کوچکی، نصب راحت، سیم کشی کم و برنامه نویسی ساده مدت ها به عنوان ماژول هوشمند منطقی برای اجرای پروژه های اتوماسیون کوچک شناخته شده است.
• کاربردهای LOGO8:
1. در صنعت دام و طیور مورد استفاده قرار می گیرد.
2. ساخت ساختمان های هوشمند.
3. اجرای سیستم کنترل نور و آبیاری.
4. اجرای سیستم تهویه سرمایش و گرمایش.
5. قابلیت استفاده در تجهیزات حمل و نقل مانند کنترل ماشین ها.
6. قابلیت استفاده در نصب فیلتر ها.
7. قابلیت استفاده در پمپ ها.
8. قابلیت استفاده در پانل های خورشیدی.
9. قابلیت استفاده در تابلو های علائم ترافیکی.
• مزایای LOGO8:
• با استفاده از LOGO8 هزینه ها کاهش یافته.
• با استفاده از LOGO8 برنامه نویسی و عیب یابی برنامه آسان شده در نتیجه باعث صرفه جویی در زمان می شود.
• باعث کاهش حجم مورد نیاز می شود.
• باعث افزایش ضریب اطمینان به عملکرد می شود.
• راه اندازی ساده LOGO8 زیمنس.
• با شرایط آب و هوایی خاص مثل گرما سازگاری دارد.
• برای نواحی حساس همچون تاسیسات بیمارستان ها و … مناسب می باشد.
• دارای قابلیت رمز گذاری می باشد.
• انواع محصولات LOGO8!:
• کارت های افزایشی:
• کارت های افزایشی دیجیتال
• کارت های افزایشی آنالوگ
• ماژول تغذیه
• قطعات جانبی
• کارت حافظه
• پردازشگر مرکزی
• کارت افزاینده:
این نوع ماژول ها با منطق 0 و 1 کار میکنند و در بیشتر کنترلرها وجود دارند. تعداد I/O ها بسته به مدل و برند دستگاه مورد نظر تفاوت داشته و ممکن است ساختار رله و یا الکترونیک داشته باشند.
در لوگوی 8 تعداد I/O ها بر روی ماژول اصلی متشکل از 8 ورودی و 4 خروجی است. چنانچه تعداد ورودی و خروجی ها به میزان کافی نباشد، می توان از کارت افزایشی دییجیتال لوگو بهره برد. در نتیجه این عمل ورودی های دیجیتال را می توان تا 24 عدد و تعداد خروجی ها را می توان تا 20 عدد افزایش داد.بصورت کلی ماژول های دیجیتال لوگو را می توان در دو گروه DM8 و DM16 با ساختار و ولتاژهای مختلف تولید نمود.طبقه بندی این ماژول ها به صورت زیر هستند:
LOGO! DM8: 24, 12/24R, 24R, 230R
LOGO! DM16: 24, 230R, 24R
مشخصات
- تغذیه
- 12/24V DC
- ورودی آنالوگ(AI)
- 2
- برند
- زیمنس
- کشور سازنده
- چین
- وزن خالص (کیلو گرم)
- 0.132 KG
- ابعاد بسته بندی (سانتی متر)
- 7,30 . 10,00 . 5,70
- عمق (میلی متر)
- 58mm
- ارتفاع (میلی متر)
- 90mm
- عرض (میلی متر)
- 35.5mm
