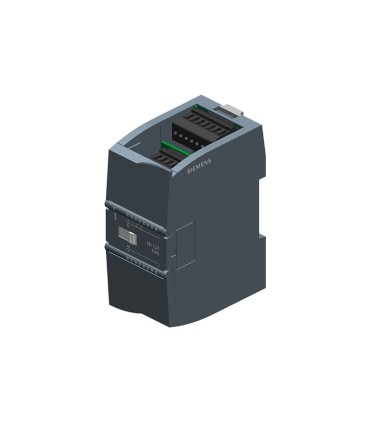

کارت ورودی/خروجی آنالوگ ! SM1234
. !S7-1200
. کد:6ES7234-4HE32-0XB0
. دارای 4 ورودی و 2 خروجی آنالوگ 10+/- V DC با رزولوشن 14BIT
. یا دارای جریان 20-0 mA با رزولوشن: 13BIT
_________________________________________________________________________________
SIMATIC S7-1200 .
Analog I/O, SM 1234 .
(14bit resolution)4 AI/2 AO, +/-10 V DC .
(13bit resolution) or 0(4)-20 Ma .
• PLC:
PLC مخفف کلمه لاتین Programmable Logic Controller است،که به معنی کنترل کننده های منطقی برنامه پذیر می باشد،و بر اساس مدار منطقی (صفر و یک) طراحی شده است و دارای انواع مختلفی است.
• S7-1200:
PLC مدل S7-1200 تولید شرکت زیمنس SIEMENS، یکی از کنترل کننده های محبوب با طراحی هوشمند و کم هزینه در بازار اتوماسیون صنعتی جهانی است،بنابراین راه حلی مناسب برای اتوماسیون امور مختلف و کارآمد برای سیستم های کنترلی نسبتا پیچیده و عملیاتی برای پروژه های تا حد متوسط می باشد.پی ال سی زیمنس سری 1200 در نسخه های استاندارد و ایمن و دارای :
1. ورودی خروجی یکپارچه و ماژولار و همچنین قابلیت شبکه های ارتباطی میباشند.
2. عیب یابی متعدد و ارائه نوع خطا بر روی نرم افزار و HMI.
3. طراحی نوآورانه در ماژولار بودن و قابلیت برنامه نویسی و پیکربندی با نرم افزار قدرتمند TIA POTAL.
4. دسترسی به شبکه های اترنت صنعتی و شبکه های پروفی نت در سال 2009 می باشد.
این PLC کم هزینه محصول شرکت زیمنس است که جایگزین مدل های سری S7-200 شده است. این پلتفورم تمامی کار هایی که PLC های دیگر انجام می دهد را نیز انجام می دهد اما قابلیت های بیشتری نیز دارد.
• مشخصه فنی مکانیکی S7-1200:
• اتصال کارتها بر ریل DIN یا پنل کنترل به راحتی انجام میشود.
• کنترل کننده منطقی برنامه پذیر دارای قاب پلاستیکی مقاوم میباشد.
• اتصالات آسان بوده و عناصر کنترل توسط فلپ های جلو محافظت میشود.
• پایانههای اتصال و ماژولهای توسعه آنالوگ یا دیجیتال قابل جا به جایی هستند.
• مشخصه فنی ماژول های S7-1200:
• ماژول Central Processing Unit) CPU)
CPU قلب PLC است. بر اساس نيازهاي دستگاه،CPU به صورت ماژولار قابل گسترش است. پردازندهها در S7-1200 زیمنس بر اساس انواع کاربرد در اتوماسیون صنعتی به شرح زیر است:
1) سی پی یوهای استاندارد:
CPU 1211C
CPU 1212C
CPU 1214C
CPU 1215C
CPU 1217C
2) پردازشگر مرکزی FAILSAFE (ایمن در برابر خطر):
CPU1212FC
CPU1214FC
CPU1215FC
3) SIPLUS CPU SIEMENS
• کارتهای ورودی و خروجی (SM):
با توجه به نیاز سیستم اتوماسیون، ماژولهاي سیگنال زیمنس به دو صورت مجزا و مشترک و دو نوع دیجیتال و آنالوگ ارائه میشوند. ماژولهای SIGNAL MOUDLE در کنترلرهای S7-1200 به شرح زیر ميباشند:
ماژول وردی آنالوگ (ANALOGUE)
کارت خروجی آنالوک
ماژول ورودی و خروجی آنالوگ
ماژول ورودی دیجیتال (DIGITAL)
کارت خروجی دیجیتال
ماژول ورودی و خروجی دیجیتال
• منبع تغذیه (Power Supply):
برای تغذیه کارت ها و پردازنده مرکزی لازم نیست حتما از منبع تغذیه هم تیپ S7- 1200 استفاده کرد.اما با این حال مطرحترین منبع تغذیه مخصوص برند زیمنس، مدل PM1207 می باشد.
• ماژول CM پی ال سی 1200 زیمنس:
از ماژول CM برای ایجاد ارتباط بین PLC و سایر قطعات در یک شبکه صنعتی استفاده میشود.در خانواده S7-1200 هر CPU سه کارت شبکه (Communication Module) را تغذیه میکند. ماژولهای شبکه در سمت چپ CPU نصب میشوند.
• ماژول SB ویژه پی ال سی S7-1200 زیمنس:
از ویژگی مخصوص PLC S7-1200 زیمنس ماژول Signal Board می باشد. کارت SB دارای تعداد محدودی ورودی و خروجی بوده که با نصب بر روی CPU تعداد ورودی IH و خروجی ها کنترل گر را افزایش می دهد.
• کارت ورودی/خروجی آنالوگ:
کارت ورودی خروجی آنالوگ PLC زیمنس SM1234، دارای 4 ورودی آنالوگ و 2 خروجی آنالوگ ، +/- 10V با رزولوشن 14 بیت ، 20-0 mA و 20-4 mA با رزولوشن 13 بیت.
مشخصات
- رزولوشن
- 13bit
- ورودی آنالوگ(AI)
- 4
- خروجی آنالوگ (AO)
- 2
- برند
- زیمنس
- کشور سازنده
- چین
- وزن خالص (کیلو گرم)
- 0.186 Kg
- ابعاد بسته بندی (سانتی متر)
- 9,00 . 11,00 . 6,00
- عمق (میلی متر)
- 75mm
- ارتفاع (میلی متر)
- 100mm
- عرض (میلی متر)
- 45mm
- آنالوگ جریانی
- دارد
- آنالوگ ولتاژی
- دارد
- آنالوگ سنجش مقاومت
- دارد
- آنالوگ مقاومتی
- ندارد
- آنالوگ دمایی
- ندارد
