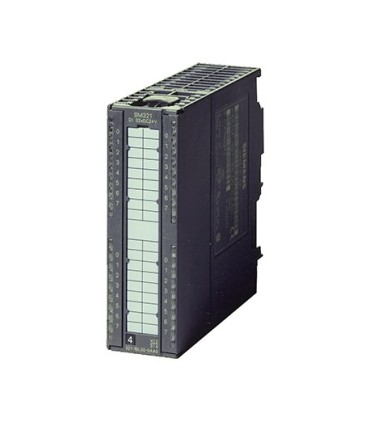

کارت ورودی دیجیتال ! SM321

!S7-300


. مدل:کارت ورودی دیجیتال SM 321
. دارای 16 ورودی دیجیتال
. با تغذیه 48/125V DC
. با قابلیت اتصال FRONT CONNECTOR 1.20-POLE

_____________________________________________________________________________________

!SIMATIC S7-300 .


digital input SM 321
.
 isolated .

16DI .
  48-125V DC .
 1x20-pole .
ادامه ...نمایش کمتر
بزودی (بدون مالیات)
ناموجود
برچسب‌ها
plc
cpu
کد محصول:
6ES7321-1CH20-0AA0
نام تجاری:
اضافه به لیست مقایسه0
افزودن به فهرست علاقه‌مندی‌ها
محصولات پیشنهادی
توضیحات

•    PLC:

PLC مخفف کلمه لاتین Programmable Logic Controller است،که به معنی کنترل کننده های منطقی برنامه پذیر می باشد،و بر اساس مدار منطقی (صفر و یک) طراحی شده است و دارای انواع مختلفی است.

•    S7-300:

PLC های سیماتیک S7-300 در دسته PLC های پیشرفته شرکت زیمنس قرار دارد. فضای نصب کمی را اشغال می‌کنند و دارای طراحی ماژولار هستند. رنج وسیعی از ماژول‌های توسعه برای این PLC ها وجود دارد که می تواند سیستم را به صورت مرکزی توسعه دهد و یا ساختارهای غیرمتمرکزی را بنا به وظیفه‌ ای که باید انجام دهد ایجاد کند.

•    کاربرد S7-300:

• محصول زیمنس PLC S7-300 کاملا برنامه پذیر است و در واقع یک رایانه است اما یک رایانه ویژه که برای مقاصدی خاص تهیه و به بازارهای جهانی عرضه شده است. با دانستن اصول اولیه منطق که پیش نیازی هم ندارد، می توان اساس کار PLC S7-300 را درک کرد.

• برنامه های داده شده به PLC S7-300 در حافظه آن ذخیره می شوند تا در مواقع موردنیاز در دسترس باشند. PLC S7-300 دو نوع حافظه دارد. یکی حافظه موقت است که با یک باتری پشتیبانی می شود و دیگری حافظه دائم است.

• همچنین PLC S7-300 زیمنس، برای انجام وظایف خاصی که برایش تعریف شده است، امکان اتصال و کنترل ورودی ها و خروجی های زیادی را برای تمامی حسگرها و محرک های گوناگون دارد.

PLC S7-300 قابلیت خواندن و پردازش مقادیر و متغیرهایی چون مقادیر لیمیت سوییچ ها، متغییرهای آنالوگ مانند مقادیر حس‌گرهای گرما و فشار، موقعیت ها در سیستم های موقعیت یاب را دارد.

PLC S7-300 قابلیت فعال نمودن دستگاه های خاصی مانند انواع موتورهای الکتریکی، سیلندرهای پنوماتیکی یا هیدرولیکی، رله های مغناطیسی و سیم پیچی ها، را دارد. همچنین می تواند خروجی‌های آنالوگ را فعال کند.

• ساختار PLC S7-300 تقریبا مشابه ساختار رایانه است که این ساختار شامل قسمت پردازنده و قسمت حافظه نیمه هادی است. قسمت پردازنده آن دارای ارتباطات خاصی با سایر قسمت های داخلی و خارجی خود می باشد.

• همچنین برنامه نویسی آن با نرم افزار STEP7 انجام می شود که ساختاری منحصر به فرد ایجاد خواهد کرد. نرم افزار Simatic Manager که با نام اختصاری Step7 نیز شناخته می شود یکی از محصولات شرکت زیمنس آلمان می باشد که برای پیکربندی و برنامه نویسی PLC S7-300 و سایر  PLCهای سری 300 و 400 این شرکت مورد استفاده قرار می گیرد. و با توجه به اینکه سیستم های کنترل گر کمپانی زیمنس آلمان، سهم بزرگی از بازار صنعت اتوماسیون خطوط تولید ایران را به خود اختصاص داده اند، این نرم افزار بهترین گزینه جهت یادگیری فرآیندهای برنامه نویسی استفاده شده در ساخت محصولات زیمنس است.

•  RAM یا حافظه موقت که Random Access memory است،  تراشه ای است نیمه هادی که می توان در آن برنامه ای متناسب با نوع سیستم، نوشت. اطلاعات موجود در حافظه RAM با قطع تغذیه اصلی، پاک می شوند. اغلب CPU ها مجهز به یک باتری پشتیبان هستند. بنابراین اگر تغذیه ورودی قطع شود یا درپی نوسانات برقی منبع تغذیه اصلی نتواند ولتاژ سیستم را تأمین کند، باتری پشتیبان بلافاصله وارد عمل شده و برنامه ذخیره شده در RAM را جهت استفاده های بعدی، حفظ می کند.

•    مشخصات سخت افزاری  S7-300:

  1. منبع تغذیه یا PS
  2. باطری پشتیبان یا Backup
  3. سوئیچ اصلی که شامل مواردی مانند Run-p که همان اجرا با تغییرات است، Run که اجرا خواندنی است، Stop که توقف یا عدم اجرا است، M Res که همان ریست کردن حافظه است.
  4. LED هایی که نشانگر وضعیت دستگاه هستند.
  5. Memory Card یا همان کارت حافظه که برای ذخیره برنامه های درحال اجراء مورد استفاده قرار می گیرد.
  6. MPI که یک رابط ارتباطی با قابلیت برنامه ریزی است و برای شبکه هایی که تعداد کمی CPU دارند کاربرد دارد همچنین در تبادل میزان حدود دیتا نیز کاربرد دارد.
  7. کانکتور جلویی Front Connector
  8. Sm که همان سیگنال ماژول است و شامل ورودی و خروجی و همچنین پورت های آنالوگ و دیجیتال است.

•    کارت های ورودی و خروجی (I/O):

بعد ازcpu که مهترین جزء از اجزای plc می باشد، باید به بررسی کارتهای ورودی و خروجی بپردازیم.
به طور کلی کارت های یک پی ال سی به دو دسته ورودی و خروجی تقسیم بندی می شوند؛همچنین هر یک از این نوع کارت ها دارای نوع آنالوگ یا دیجیتال هستند.

•    کارت های ورودی دیجیتال (SM321):

انواع اين ماژولها عبارتند از :
1. داراي 16 يا 32 ورودي 24VDC
2. داراي 32 ورودي 120VAC
3. ورودي 16 يا 8 داراي ، 120/230VAC
4. داراي 16 ورودي 48 تا 125VDC
5. داراي 8 ورودي 120 تا 230VAC
6. ماژول ورودي جهت اتصال به محيطهاي با درجه ايمني بالا (EX)
7. ماژول ورودي با ايمني مخصوص (FAIL SAFE)

•     کارت ورودی دیجیتال 6ES7321-1CH20-0AA0:

ماژول ورودی دیجیتال S7-300 ، ایزوله شده، دارای 16 عدد ورودی دیجیتال،48/125V DC، یک عدد کانکتور جلویی 20 پین جداگانه باید سفارش گذاری شود.

ادامه ...نمایش کمتر
جزئیات محصول
6ES7321-1CH20-0AA0

مشخصات

تغذیه
40.8V-57.6V
ولتاژ ورودی
146.0V-146.0-
ورودی دیجیتال(DI)
16
قابل تنظیم
جریان
0/0035mA
برند
زیمنس
کشور سازنده
آلمان
وزن خالص (کیلو گرم)
0,250 Kg
ابعاد بسته بندی (سانتی متر)
13,10 . 15,00 . 5,00
عمق (میلی متر)
120mm
ارتفاع (میلی متر)
125mm
عرض (میلی متر)
40mm
نوع ولتاژ
DC
