• PLC:
PLC مخفف کلمه لاتین Programmable Logic Controller است،که به معنی کنترل کننده های منطقی برنامه پذیر می باشد،و بر اساس مدار منطقی (صفر و یک) طراحی شده است و دارای انواع مختلفی است.
• S7-400:
S7-400 نسخه پیشرفته تر با طراحی صنعتی زیباتر نسبت به S7-300 می باشد.پی ال سی S7-400 زیمنس به صورت ماژولار می باشد و جهت هماهنگ کردن پلنت های کلی و کنترل سیستم های سطح پایین مناسب هستند.
• مشخصه ماژول های S7-400:
• سرعت پردازش بالا
• توانایی بالا در پردازش پروسه های صنعتی
• تعداد ورودی و خروجی نامحدود
• قابلیت اتصال به شبکه های صنعتی
• مناسب برای شرایط خاص
• سیکل زمانی کوتاه
• وجود ماژول های سخت افزاری متنوع
• دارای ماژول های تابع مختلف برای کاربردهای خاص
• دارای قابلیت MultiComputing
• بدون نیاز به ترتیب در قرار گیری ماژول ها در رک
• امکان تقسیم یک برنامه سنگین و پیچیده روی چندین CPU
• قابلیت آدرس دهی ۱۶۳۸۴ بایت ورودی و خروجی
• کاربرد PLC S7-400 زیمنس
• خودرو سازی
• صنعت برق
• ساختمان سازی
• صنعت فولاد
• صنعت چاپ
• دارو سازی
• کارت ورودی/خروجی S7-400:
در S7-400 به منظور تبدیل سیگنال الکتریکی ورودی به دیتا از کارت های ورودی و برای تبدیل دیتا به سیگنال الکتریکی خروجی از کارت های خروجی استفاده می شود. البته باید توجه داشت که تنوع کارت های ورودی و خروجی در S7-400 نسبت به S7-300 کمتر می باشد.
انواع کارت های I/O در S7-400 را می توان به چهار گروه تقسیم بندی نمود:
1-DI : کارت دیجیتال ورودی
2-DO : کارت دیجیتال خروجی
3-AI : کارت آنالوگ ورودی
4-AO : کارت آنالوگ خروجی
• کارت خروجی دیجیتال:
این خروجی ها به تجهیزاتی متصل میشوند که دارای دو وضعیت هستند. جهت باز و بسته کردن و یا روشن و خاموش کردن تجهیزات مختلفی از جمله کنتکتور های زیمنس، شیر برقی ، دریچه ها و … استفاده میشوند.
خروجی ماژول های DO ولتاژ مختلف 24 ولت و یا 110 ولت و یا 220 ولت با جریان های 0.5 A , 1A , 2A , 3A , 4A میتوانند ، تولید کنند. ماژول های DO از نظر تعداد کانال ها و روش آدرس دهی مشابه DI هستند. در برنامه نویسی DO ها را با علامت Q نمایش میدهند.

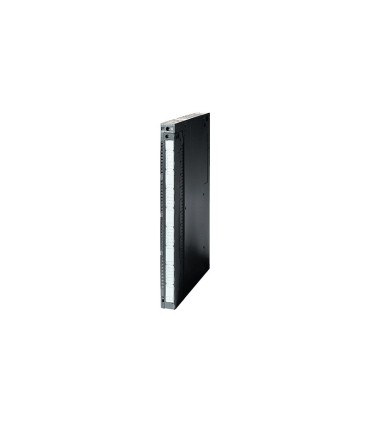

• کارت خروجی دیجیتال 6ES7422-1HH00-0AA0:
ماژول SM422 خروجی دیجیتال S7-400،تعداد 16 خروجی ایزوله شده دیجیتال 230...5 ولت AC با جریان 5 آمپر رله .
ادامه ...نمایش کمتر
