. دارای 8 ورودی آنالوگ
. دارای ورودی ولتاژی،جریانی،مقاومتی
. با رزولوشن 13BIT
_____________________________________________________________________________________
!SIMATIC S7-400 .
analog input SM 431 .
8AI .
resolution 13 bits .
U/IResistor .
• PLC:
PLC مخفف کلمه لاتین Programmable Logic Controller است،که به معنی کنترل کننده های منطقی برنامه پذیر می باشد،و بر اساس مدار منطقی (صفر و یک) طراحی شده است و دارای انواع مختلفی است.
• S7-400:
S7-400 نسخه پیشرفته تر با طراحی صنعتی زیباتر نسبت به S7-300 می باشد.پی ال سی S7-400 زیمنس به صورت ماژولار می باشد و جهت هماهنگ کردن پلنت های کلی و کنترل سیستم های سطح پایین مناسب هستند.
• مشخصه ماژول های S7-400:
• سرعت پردازش بالا
• توانایی بالا در پردازش پروسه های صنعتی
• تعداد ورودی و خروجی نامحدود
• قابلیت اتصال به شبکه های صنعتی
• مناسب برای شرایط خاص
• سیکل زمانی کوتاه
• وجود ماژول های سخت افزاری متنوع
• دارای ماژول های تابع مختلف برای کاربردهای خاص
• دارای قابلیت MultiComputing
• بدون نیاز به ترتیب در قرار گیری ماژول ها در رک
• امکان تقسیم یک برنامه سنگین و پیچیده روی چندین CPU
• قابلیت آدرس دهی ۱۶۳۸۴ بایت ورودی و خروجی
• کاربرد PLC S7-400 زیمنس
• خودرو سازی
• صنعت برق
• ساختمان سازی
• صنعت فولاد
• صنعت چاپ
• دارو سازی
• کارت ورودی/خروجی S7-400:
در S7-400 به منظور تبدیل سیگنال الکتریکی ورودی به دیتا از کارت های ورودی و برای تبدیل دیتا به سیگنال الکتریکی خروجی از کارت های خروجی استفاده می شود. البته باید توجه داشت که تنوع کارت های ورودی و خروجی در S7-400 نسبت به S7-300 کمتر می باشد.
انواع کارت های I/O در S7-400 را می توان به چهار گروه تقسیم بندی نمود:
1-DI : کارت دیجیتال ورودی
2-DO : کارت دیجیتال خروجی
3-AI : کارت آنالوگ ورودی
4-AO : کارت آنالوگ خروجی
• کارت ورودی آنالوگ:
کارت های ورودی آنالوگ نیز مانند مشابه آن در S7-300 زیمنس میتوانند سیگنال هایی از جنس ولتاژ ، جریان و مقاومت دریافت کنند . کارت های خروجی آنالوگ 400 نیز به همین صورت ارائه شده اند .

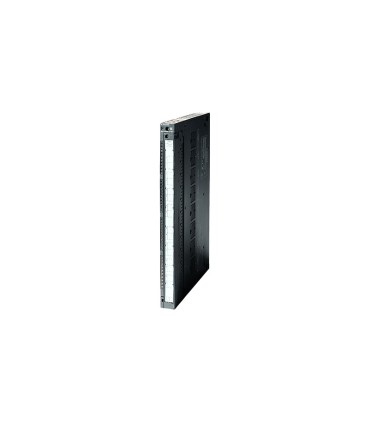

• کارت ورودی آنالوگ 6ES7431-1KF00-0AB0:
ماژول SM431 ورودی انالوگ SIMATIC S7-400، تعداد 8 ورودی آنالوگ ایزوله، با رزولوشن 13 بیت، ورودی ولتاژی/جریانی/ مقاومتی
مشخصات
- رزولوشن
- 13bits
- ورودی آنالوگ(AI)
- 8
- برند
- زیمنس
- کشور سازنده
- آلمان
- وزن خالص (کیلو گرم)
- 0,759 Kg
- ابعاد بسته بندی (سانتی متر)
- 23,10 . 30,10 . 3,80
- عمق (میلی متر)
- 210mm
- ارتفاع (میلی متر)
- 290mm
- عرض (میلی متر)
- 25mm
- آنالوگ جریانی
- دارد
- آنالوگ ولتاژی
- دارد
- آنالوگ سنجش مقاومت
- ندارد
- آنالوگ مقاومتی
- دارد
- آنالوگ دمایی
- ندارد
