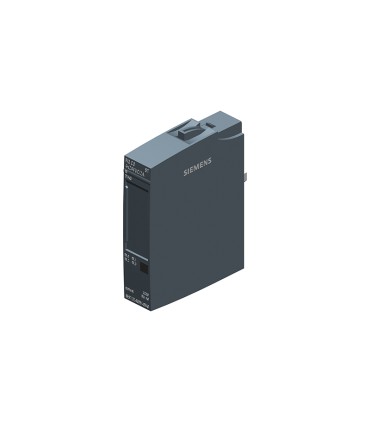

. ! ET-200SP
. مدل:كارت رله ای سیگنال
. دارای 4 خروجی دیجیتال رله ای با جریان 2A
. دارای ولتاژ 24V DC
. ایزوله
. کد رنگ:CC00
. دارای قابلیت عیب یابی برای منبع تغذیه
Signal relay module .
RQ CO 4x 24V DC/2A ST .
4changeover contacts .
isolated contacts .
packing unit:1 piece .
fits to BU-type A0 .
Colour Code CC00 .
substitute value output .
module diagnostics for:supply voltage .
• PLC:
PLC مخفف کلمه لاتین Programmable Logic Controller است،که به معنی کنترل کننده های منطقی برنامه پذیر می باشد،و بر اساس مدار منطقی (صفر و یک) طراحی شده است و دارای انواع مختلفی است.
• ET-200:
به صورت کلی در سیستمهای کنترل، تمامی تجهیزات در یک منطقه وجود ندارند و عموما فاصله CPU تا دیگر تجهیزات فیلد زیاد است. در این سیستمها (سیستم های توضیع شده) ، اگر از تجهیزات تا CPU سیم کشی معمولی داشته باشیم، علاوه بر مشکلات سطوح ولتاژ و نویزهای مسیر و …؛ حجم سیم کشی بالا رفته و عیبیابی بسیار سخت و مشکل میباشد. یکی از راههای رفع این مشکل، استفاده از تجهیزات ET-200 است. به بیانی دیگر جهت حل مشکل فاصله تجهیزات فیلد تا CPU ، ورودی و خروجی ها فیلد به ماژول ET-200 منتقل میشوند و این ماژول ها اطلاعات جمع آوری شده را توسط شبکه به CPU ارسال میکنند.
• ویژگی های ET-200:
• کاهش سیمکشی در زمانی که تجهیزات فیلد پراکنده هستند.
• امکان استفاده از تعداد زیاد ورودی و خروجی، در صورتی که رکهای اصلی CPU بعضا توانایی پشتیبانی این تعداد ورودی و خروجی را ندارند.
• امکان استفاده از کارتهای S7-300 در سیستم های PLC S7-400 جهت کاهش هزینه و حجم تابلو کنترل
• افزوده شدن قابلیت افزونگی (Redundancy) در سطح فیلد برای I/O و Network
• انواع ماژول های ET-200:
از انواع ماژول های ET-200 می توان به موارد زیر اشاره کرد:
ماژول ET-200S:
این ماژول دارای ابعاد کم و از انعطاف پذیری بالایی برخوردار است و دارای پروتکل ارتباطی Profinet می باشد که سرعت بالا و قابل قبولی را نسبت به ماژول های دیگر دارد، ماژول های ET-200S از 64 کارت ورودی و خروجی پشتیبانی می کنند.
ماژول ET-200MP:
ماژول ET-200MP برای CPU های S7-1500 طراحی شده است که از دو پروتکل PROFIBUS و PROFINET پشتیبانی می کند، یکی از مزایای این ماژول قابلیت Diangostic (تشخص) با سرعت بالا است.
ماژول ET-200M:
ماژول ET-200M از دو پروتکل PROFIBUS و PROFINET پشتیبانی میکند ضمن اینکه به صورت اختیاری می توان اطلاعات PROFIBUS بر بستر فیبر نوری انتقال داد.
این ماژول توانایی استفاده در پروسه های استاندارد و Fail Safe را دارد، همچنین از ماژول های S7-300 پشتیبانی می کند.
مشخصات
- تغذیه
- 24V DC
- خروجی دیجیتال(DO)
- 4
- جریان
- 2A
- برند
- زیمنس
- کشور سازنده
- آلمان
- وزن خالص (کیلو گرم)
- 0,038 Kg
- ابعاد بسته بندی (سانتی متر)
- 6,80 . 7,70 . 2,70
- عمق (میلی متر)
- 58mm
- ارتفاع (میلی متر)
- 73mm
- عرض (میلی متر)
- 15mm
- نوع ولتاژ
- DC
- نوع
- رله ای
