• PLC:
PLC مخفف کلمه لاتین Programmable Logic Controller است،که به معنی کنترل کننده های منطقی برنامه پذیر می باشد،و بر اساس مدار منطقی (صفر و یک) طراحی شده است و دارای انواع مختلفی است.
• S7-400:
S7-400 نسخه پیشرفته تر با طراحی صنعتی زیباتر نسبت به S7-300 می باشد.پی ال سی S7-400 زیمنس به صورت ماژولار می باشد و جهت هماهنگ کردن پلنت های کلی و کنترل سیستم های سطح پایین مناسب هستند.
• مشخصه ماژول های S7-400:
• سرعت پردازش بالا
• توانایی بالا در پردازش پروسه های صنعتی
• تعداد ورودی و خروجی نامحدود
• قابلیت اتصال به شبکه های صنعتی
• مناسب برای شرایط خاص
• سیکل زمانی کوتاه
• وجود ماژول های سخت افزاری متنوع
• دارای ماژول های تابع مختلف برای کاربردهای خاص
• دارای قابلیت MultiComputing
• بدون نیاز به ترتیب در قرار گیری ماژول ها در رک
• امکان تقسیم یک برنامه سنگین و پیچیده روی چندین CPU
• قابلیت آدرس دهی ۱۶۳۸۴ بایت ورودی و خروجی
• کاربرد PLC S7-400 زیمنس
• خودرو سازی
• صنعت برق
• ساختمان سازی
• صنعت فولاد
• صنعت چاپ
• دارو سازی
• ریل Rack:
در S7-400 ماژولها روي RACK سوار مي شوند و چون وظيفه تغذيه و ارتباط بين آنها بر عهده رک هاست وجود فضاي خالي بين ماژولها اشکالي ندارد.به طور کلي رک هاي S7-400 دو نوع مي باشند:
CENTRAL :CPU در رک مرکزي نصب مي شود و تمام ماژولها جز ماژول واسط از نوع RECEIVE را مي توان در رک مرکز ي قرار داد.
EXPANSION:تمام ماژولها ، جز ماژول واسط نوع SEND و CPU مي توانند در رک اضافي قرار گيرند.

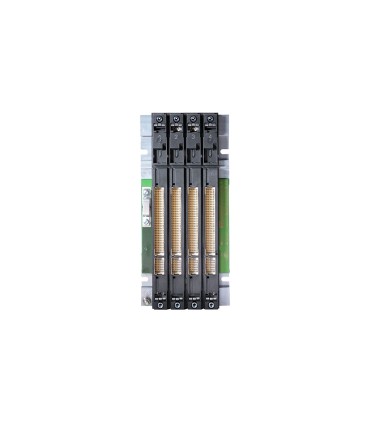

• 6ES7401-1DA01-0AA0:
رک CR3، برای به کارگیری به عنوان رک اصلی و با 4 اسلات.
ادامه ...نمایش کمتر
