. کد:6ES7231-5ND32-0XB0
. دارای 4 ورودی آنالوگ
. 10V.+/-5V.+/-2.5V+/-1.25
یا
. 0-20/4-20MA
. با رزولوشن: 15bit+sign bit

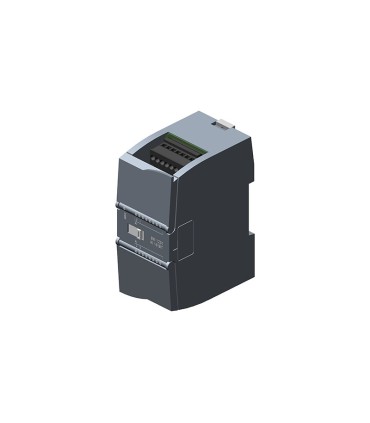

Analog input, SM 1231 .
4AI .
10V, +/-5V, +/-2.5V,+/-1.25, or 0-20 mA/4-20 mA -/+ .
15bit+sign bit .
• PLC:
PLC مخفف کلمه لاتین Programmable Logic Controller است،که به معنی کنترل کننده های منطقی برنامه پذیر می باشد،و بر اساس مدار منطقی (صفر و یک) طراحی شده است و دارای انواع مختلفی است.
• S7-1200:
PLC مدل S7-1200 تولید شرکت زیمنس SIEMENS، یکی از کنترل کننده های محبوب با طراحی هوشمند و کم هزینه در بازار اتوماسیون صنعتی جهانی است،بنابراین راه حلی مناسب برای اتوماسیون امور مختلف و کارآمد برای سیستم های کنترلی نسبتا پیچیده و عملیاتی برای پروژه های تا حد متوسط می باشد.پی ال سی زیمنس سری 1200 در نسخه های استاندارد و ایمن و دارای :
1. ورودی خروجی یکپارچه و ماژولار و همچنین قابلیت شبکه های ارتباطی میباشند.
2. عیب یابی متعدد و ارائه نوع خطا بر روی نرم افزار و HMI.
3. طراحی نوآورانه در ماژولار بودن و قابلیت برنامه نویسی و پیکربندی با نرم افزار قدرتمند TIA POTAL.
4. دسترسی به شبکه های اترنت صنعتی و شبکه های پروفی نت در سال 2009 می باشد.
این PLC کم هزینه محصول شرکت زیمنس است که جایگزین مدل های سری S7-200 شده است. این پلتفورم تمامی کار هایی که PLC های دیگر انجام می دهد را نیز انجام می دهد اما قابلیت های بیشتری نیز دارد.
• مشخصه فنی مکانیکی S7-1200:
• اتصال کارتها بر ریل DIN یا پنل کنترل به راحتی انجام میشود.
• کنترل کننده منطقی برنامه پذیر دارای قاب پلاستیکی مقاوم میباشد.
• اتصالات آسان بوده و عناصر کنترل توسط فلپ های جلو محافظت میشود.
• پایانههای اتصال و ماژولهای توسعه آنالوگ یا دیجیتال قابل جا به جایی هستند.
• مشخصه فنی ماژول های S7-1200:
• ماژول Central Processing Unit) CPU)
CPU قلب PLC است. بر اساس نيازهاي دستگاه،CPU به صورت ماژولار قابل گسترش است. پردازندهها در S7-1200 زیمنس بر اساس انواع کاربرد در اتوماسیون صنعتی به شرح زیر است:
1) سی پی یوهای استاندارد:
CPU 1211C
CPU 1212C
CPU 1214C
CPU 1215C
CPU 1217C
2) پردازشگر مرکزی FAILSAFE (ایمن در برابر خطر):
CPU1212FC
CPU1214FC
CPU1215FC
3) SIPLUS CPU SIEMENS
• کارتهای ورودی و خروجی (SM):
با توجه به نیاز سیستم اتوماسیون، ماژولهاي سیگنال زیمنس به دو صورت مجزا و مشترک و دو نوع دیجیتال و آنالوگ ارائه میشوند. ماژولهای SIGNAL MOUDLE در کنترلرهای S7-1200 به شرح زیر ميباشند:
ماژول وردی آنالوگ (ANALOGUE)
کارت خروجی آنالوک
ماژول ورودی و خروجی آنالوگ
ماژول ورودی دیجیتال (DIGITAL)
کارت خروجی دیجیتال
ماژول ورودی و خروجی دیجیتال
• منبع تغذیه (Power Supply):
برای تغذیه کارت ها و پردازنده مرکزی لازم نیست حتما از منبع تغذیه هم تیپ S7- 1200 استفاده کرد.اما با این حال مطرحترین منبع تغذیه مخصوص برند زیمنس، مدل PM1207 می باشد.
• ماژول CM پی ال سی 1200 زیمنس:
از ماژول CM برای ایجاد ارتباط بین PLC و سایر قطعات در یک شبکه صنعتی استفاده میشود.در خانواده S7-1200 هر CPU سه کارت شبکه (Communication Module) را تغذیه میکند. ماژولهای شبکه در سمت چپ CPU نصب میشوند.
• ماژول SB ویژه پی ال سی S7-1200 زیمنس:
از ویژگی مخصوص PLC S7-1200 زیمنس ماژول Signal Board می باشد. کارت SB دارای تعداد محدودی ورودی و خروجی بوده که با نصب بر روی CPU تعداد ورودی IH و خروجی ها کنترل گر را افزایش می دهد.
• کارت آنالوگ :
با توجه به قابلیت مدولار بودن PLC سری S7-1200 زیمنس و طیف گسترده ای از ماژول های افزاینده از قبیل کارتهای ورودی و خروجی آنالوگ S7-1200،زیمنس به کاربر اجازه می دهد تا یک سیستم انعطاف پذیر راه اندازی کند.
ماژول آنالوگ سری S7-1200 زیمنس :
. 4 ورودی آنالوگ
. 8 ورودی آنالوگ
. 2 خروجی آنالوگ
. 4 خروجی آنالوگ
. 4 ورودی آنالوگ و 2 خروجی آنالوگ
ماژول دما سری S7-1200 زیمنس :
. 4 RTD
. 8 RTD
. 4 ترموکوبل
. 8 ترموکوبل
مشخصات
- رزولوشن
- 15bit
- ورودی آنالوگ(AI)
- 4
- برند
- زیمنس
- کشور سازنده
- چین
- وزن خالص (کیلو گرم)
- 0.161 Kg
- ابعاد بسته بندی (سانتی متر)
- 8,90 . 10,60 . 5,70
- عمق (میلی متر)
- 75mm
- ارتفاع (میلی متر)
- 100mm
- عرض (میلی متر)
- 45mm
- نوع ولتاژ
- DC
- آنالوگ جریانی
- دارد
- آنالوگ ولتاژی
- دارد
- آنالوگ مقاومتی
- ندارد
