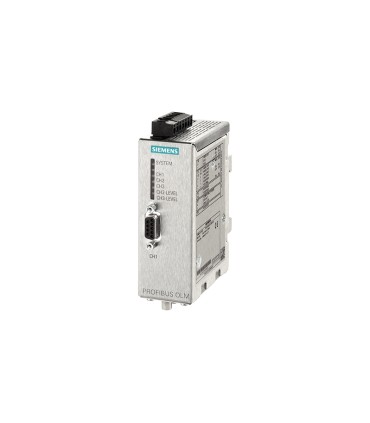

ماژول پیوند نوری ! OLM

!PROFIBUS


. مدل:ماژول OLM/G11
. ورژن V4.0
دارای 1 پورت RS-485 و 1 رابط FOC شیشه ای (2 سوکت
. با قابلیت تماس سیگنالینگ و پورت تست

_____________________________________________________________________________________

!PROFIBUS .

 PROFIBUS OLM/G11 V4.0 .
  Optical Link Module with 1 RS 485 .
and 1 glass fiber optic cable interfaces (2 BFOC sockets) .
with signaling contact and test port .

ادامه ...نمایش کمتر
ناموجود (بدون مالیات)
ناموجود
برچسب‌ها
plc
cpu
کد محصول:
6GK1503-2CB00
نام تجاری:
اضافه به لیست مقایسه0
افزودن به فهرست علاقه‌مندی‌ها
محصولات پیشنهادی
توضیحات

•    توپولوژی‌های شبکه نوری:


OLM

OBT

-
OBT: OBT مخفف Optical Bus Terminal بوده و وسیله‌ای است که توسط آن می‌توان یک Node شبکه الکتریکی RS-485 را به شبکه نوری متصل نمود. OBT علاوه بر این اتصال نقش یک ریپیتر را نیز بازی می‌کند.

OLM: OLM مخفف Optical Link Module بوده و وسیله‌ای است که توسط آن می‌توان شبکه الکتریکی RS-485 را به شبکه نوری متصل نمود و برخلاف OBT هر سه نوع فیبر؛ پلاستیکی، پلیمری و شیشه‌ای را می‌توان به آن متصل نمود.

با استفاده از المان‌های شبکه فیبر نوری می‌توان توپولوژی‌های مختلفی ایجاد کرد. با OBT می‌توان فقط توپولوژی باس و با OLM می‌توان توپولوژی‌های باس، ستاره و رینگ را به وجود آورد. نکاتی که باید به آنها توجه داشت این است که:

    با OBT نمی‌توان فیبر شیشه‌ای استفاده کرد حداکثر فاصله بین دو نقطه با فیبر پلاستیکی ۵۰ متر و با فیبر PCF ۳۰۰ متر است.
    با OLM همه انواع کابل‌های نوری را می‌توان استفاده کرد. فاصله بین دو نقطه با کابل شیشه‌ای ۱۵ کیلومتر و با کابل پلاستیکی ۸۰ متر است.

ادامه ...نمایش کمتر
جزئیات محصول
6GK1503-2CB00

مشخصات

پورت ارتباطی
FOC
RS-485
برند
زیمنس
کشور سازنده
آلمان
وزن خالص (کیلو گرم)
0,340 Kg
ابعاد بسته بندی (سانتی متر)
14,40 . 18,10 . 4,80
عمق (میلی متر)
74.5mm
ارتفاع (میلی متر)
112mm
عرض (میلی متر)
39.5mm
